Era Baru dalam Pengisaran Bahan Superhard: Analisis Kelebihan Menggunakan Roda Pengisaran CBN Seramik di Mesin Pengisaran Tanpa Pusat

1. Ciri -ciri Teknikal CBN Seramik Main Pusat Pusat Pengisaran Tanpa

Ciri -ciri Teknikal Teras Vitrified CBN Wheels

Kekerasan ultra tinggi dan rintangan haus

Kekerasan CBN adalah kedua hanya untuk Diamond (Microhardness HV 4000-5000) dan jauh lebih tinggi daripada Corundum biasa (HV 2000-2200). Ia dapat mengisar bahan-bahan super seperti keluli keras (HRC 60 dan ke atas), karbida simen, dan seramik, dengan kadar haus yang hanya 1/5-1/10 dari roda pengisaran korundum.

Kestabilan terma yang sangat baik

Bond Vitrified CBN Roda Pengisaran mengekalkan prestasi yang stabil di bawah 1000 ° C. Koefisien pengembangan haba mereka (3.5 × 10 °/° C) jauh lebih rendah daripada ikatan logam, meminimumkan ubah bentuk haba semasa penggiling dan menghalang pembakaran bahan kerja.

Struktur mikrostruktur yang terkawal dan terkawal

Ikatan vitrified membentuk struktur berliang melalui sintering suhu tinggi, yang membolehkan bijirin kasar untuk melepaskan mudah selepas passivation, mengekalkan ketajaman mereka. Dengan menyesuaikan keliangan (5%-30%) dan formula bon (seperti al₂o₃-sio₂), kekerasan roda pengisaran dan kapasiti memegang cip boleh disesuaikan.

Pengekalan bentuk yang tinggi

Roda pengisaran tradisional terdedah kepada memakai profil semasa pengisaran, sementara roda pengisaran CBN yang lebih tinggi menawarkan lebih daripada tiga kali pengekalan bentuk yang lebih baik, menjadikannya sangat sesuai untuk pengisaran pusat tanpa ketepatan tinggi (mis., Bearing Roller Roundness ≤ 1μm).

Kelebihan Teknikal Roda Pengisaran CBN Vitrified untuk Mesin Pengisaran Tanpa Pusat

Kecekapan pemprosesan yang lebih baik

Nisbah Pengisaran (G-nilai): Roda pengisaran CBN boleh mencapai 2000-5000 (berbanding dengan 100-300 untuk roda pengisaran korundum), meningkatkan kadar penyingkiran bahan sebanyak 3-5 kali.

Kelajuan linear: Menyokong pengisaran berkelajuan tinggi 80-120 m/s (berbanding dengan 60 m/s untuk roda pengisaran konvensional), mengurangkan masa pemprosesan tunggal.

Kualiti permukaan dan ketepatan yang lebih baik

Kekasaran (RA): Pengisaran halus boleh mencapai 0.1-0.2μm, lebih tinggi daripada 0.4μm yang dicapai dengan roda pengisaran korundum.

Konsistensi dimensi: Toleransi pengeluaran besar -besaran boleh dikawal dalam ± 2μm.

Mengurangkan kos keseluruhan

Walaupun roda pengisaran CBN lebih mahal seunit, mereka menawarkan jangka hayat 6-12 bulan (berbanding hanya 1-2 minggu untuk roda pengisaran korundum), mengurangkan keperluan untuk perubahan roda sebanyak 90%dan kos keseluruhan sebanyak 30%-50%.

Kes permohonan biasa

Kes 1: Penggilir Massa Penggelek Bearing

Bahan: GCR15 Bearing Steel (HRC 62)

Roda Pengisaran: Seramik CBN #180, 100% Kepekatan

Keputusan: Roundness ≤ 0.8μm, RA 0.15μm, dan peningkatan 2 kali ganda dalam output harian

Kes 2: Aci Alat Karbida Pengisaran

Cabaran: Kehidupan roda pengisaran konvensional hanya 4 jam

Penyelesaian: Beralih ke roda pengisar CBN #320 seramik

Hasil: Kehidupan dilanjutkan hingga 120 jam, dan kelangsungan alat mencapai 0.005mm

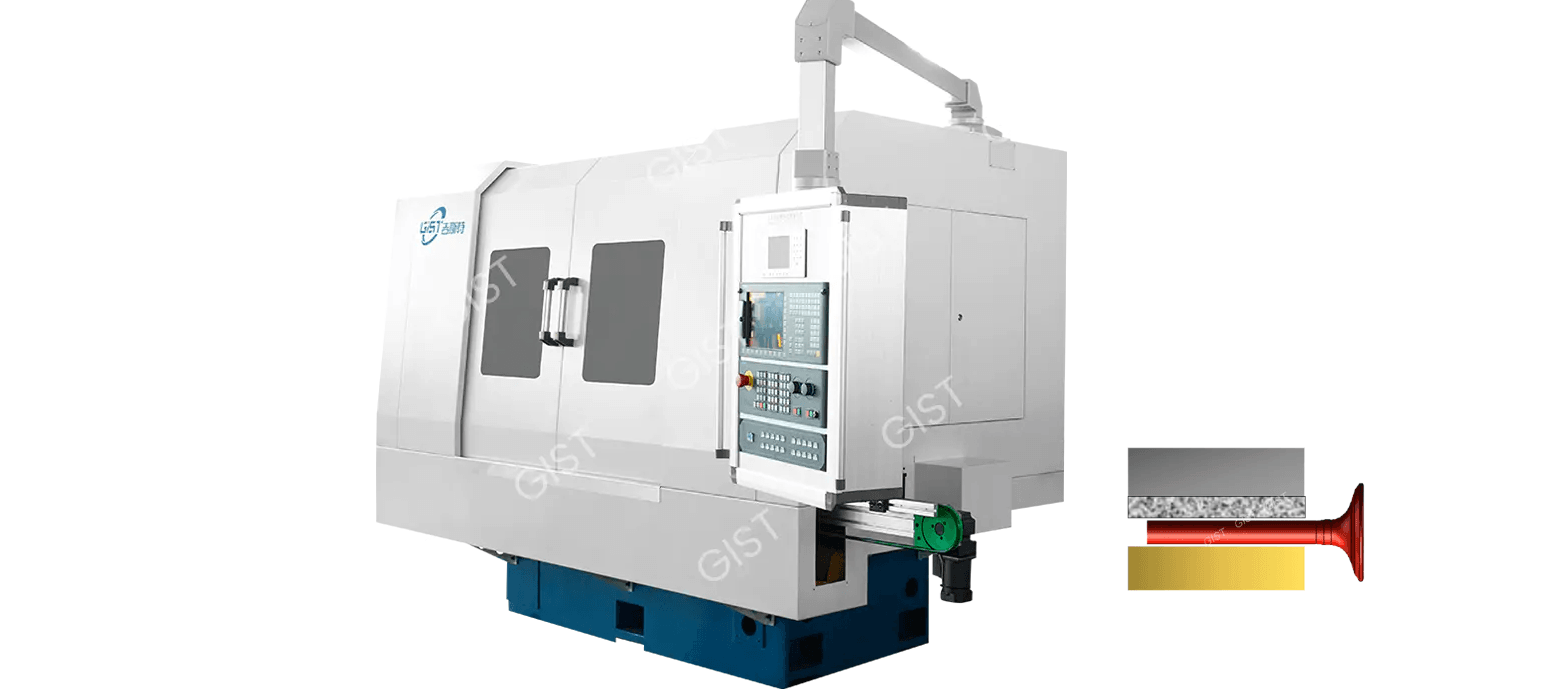

2. Prinsip Kerja CBN Seramik Pengisaran Roda Tanpa Mesin Pengisaran Tanpa

Struktur sistem dan susun atur asas

Seramik CBN Pengisaran Roda Pusat Pusat Pengisar terdiri daripada tiga komponen teras:

Roda Pengisaran: Roda Pengisaran CBN Berikat Vitrified (diameter 400-600mm) yang bertanggungjawab untuk gerakan pengisaran utama

Roda Panduan: Roda Pengisaran Berikat Getah atau Resin (Diameter 200-300mm) Condong 1-5 ° untuk berputar dan memberi makan bahan kerja

Sokongan Kerja: Terdiri daripada plat panduan depan, plat panduan belakang, dan plat sokongan. Membentuk sistem sokongan berbentuk V yang stabil

Parameter susun atur biasa:

Kelajuan linear roda pengisaran: 45-60 m/s (sepadan dengan kelajuan putaran 1500-2500 rpm)

Panduan Roda Kelajuan: 20-50 rpm (laras tak terhingga)

Ketinggian Pusat Kerja: 15% -25% daripada diameter bahan kerja

Kinematik pengisaran

Sistem gerakan utama:

Pusingan jam dari roda cbn seramik. Didorong oleh motor frekuensi berubah, ketepatan kelajuan dikawal dalam ± 0.5%.

Sistem gerakan suapan:

Panduan Panduan Panduan Sudut α (biasanya 1-5 °).

Panduan Roda Roda Kelajuan Dihidupkan ke:

Komponen circumferential: vwork = vguide × cosα (berputar bahan kerja)

Komponen paksi: VFEED = VGUIDE × SINα (mendorong bahan kerja secara aksial)

Mekanisme pembulatan bahan kerja:

Kerja membentuk corak hubungan segi tiga dengan roda pengisaran dan roda panduan.

Prinsip Pengisaran Keutamaan Tinggi: Protrusions permukaan menghubungi roda pengisaran terlebih dahulu dan dikeluarkan.

Rata -rata putaran pelbagai kesilapan, akhirnya mencapai pusingan tinggi.

Mekanisme kerja khas roda pengisaran CBN vitrified

Tingkah laku pemotongan mikroskopik:

Kekerasan bijirin kasar CBN (8000 HV) jauh lebih tinggi daripada bahan bahan kerja (keluli keras, kira -kira 800 HV).

Ketebalan pemotongan bijirin kasar tunggal hanya 0.1-5 μm.

Suhu zon pengisaran adalah 150-200 ° C lebih rendah daripada roda pengisaran konvensional.

Prinsip Sendiri:

Haus sederhana ikatan vitrified menyebabkan penyingkiran bijirin kasar yang membosankan. Pendedahan berterusan bijirin kasar baru mengekalkan ketajaman.

Struktur liang khas (porositas 15-35%) memastikan ruang cip yang mencukupi.

Kawalan Ketepatan Dimensi:

Pakai roda pengisaran yang sangat rendah (0.1-0.3 μm/keping).

Sistem pampasan automatik menyesuaikan makanan berdasarkan maklum balas pengukuran dalam talian.

Kestabilan berkelajuan tinggi

Kelajuan linear yang dibenarkan sebanyak 80-120 m/s (roda pengisaran corundum konvensional ≤ 60 m/s)

Ketegaran tinggi bon vitrified menindas ubah bentuk sentrifugal berkelajuan tinggi (pekali pengembangan 3.5 × 10⁻⁶/° C)

Mekanisme pengekalan ketepatan

Pakai diameter ≤ 0.003 mm setiap 10,000 kitaran pengisaran (roda pengisaran korundum ≥ 0.02 mm)

Gred keseimbangan dinamik mesti memenuhi G2.5 (standard ISO 1940)

Contoh Proses Permohonan Tipikal (Bearing Roller Machining)

Memuat: Secara automatik memberi bahan dari plat bergetar ke plat sokongan

Pengisaran kasar: #120 CBN Roda Pengisaran, Penyingkiran 0.2mm

Pengisaran halus: Ganti dengan roda pengisaran #320, penyingkiran 0.01mm

Pemeriksaan: Instrumen pengukuran dalam talian memberikan maklum balas masa nyata mengenai kesilapan dimensi

Berpakaian: Roller berlian mengasah setiap 50 keping (suapan 0.003mm).

3 . Kelebihan Produk CBN Seramik Pengisaran Roda Tanpa Mesin Pengisaran Tanpa

Hayat perkhidmatan ultra-panjang

Roda pengisar CBN seramik menunjukkan ketahanan yang luar biasa dalam mesin pengisaran tanpa pusat, yang menawarkan hayat perkhidmatan 8-12 kali dari roda pengisar aluminium oksida konvensional. Dalam ujian pemesinan berterusan komponen keluli galas, mereka secara konsisten menghasilkan lebih daripada 8,000 bahagian selepas satu kitaran berpakaian, sementara roda pengisaran konvensional biasanya hanya berlangsung sekitar 600 bahagian sebelum memerlukan berpakaian. Ketahanan yang luar biasa ini diterjemahkan secara langsung ke dalam manfaat ekonomi yang ketara: kos perkakas bagi setiap bahagian dapat dikurangkan sebanyak 40-60%, kekerapan perubahan roda pengisaran dapat dikurangkan lebih dari 85%, dan waktu buruh tambahan yang dikaitkan dengan penggantian roda dapat dikurangkan hingga 70%. Hayat perkhidmatan yang lebih lama juga bermakna kualiti pemesinan yang lebih konsisten, menghapuskan turun naik ketepatan yang disebabkan oleh memakai roda pengisaran.

Ketepatan pemprosesan yang tepat

Jenis mesin pengisaran ini menetapkan piawaian industri baru untuk ketepatan pemesinan. Dalam pengeluaran besar -besaran, ketepatan kawalan diameter dapat dikekalkan dalam ± 1 mikron, dan bulat dapat dijamin di bawah 0.5 mikron ketika pemesinan karkap keluli keras. Kekasaran permukaan dengan mudah dapat mencapai kemasan cermin RA 0.1-0.2 mikron, tanpa lapisan terbakar pada permukaan bahan kerja dan mengekalkan kandungan austenit yang disimpan di bawah 5%. Dalam aplikasi industri galas, tahap getaran produk telah dikurangkan dengan purata 4 desibel, dengan ketara meningkatkan prestasi produk akhir.

Kecekapan pengeluaran terobosan

Roda pengisaran CBN vitrified menunjukkan kadar penyingkiran bahan yang mengagumkan. Apabila pemesinan GCR15 bearing steel, kadar penyingkiran bahan boleh mencapai 15 milimeter padu per milimeter sesaat, peningkatan 180% berbanding roda pengisaran konvensional. Peningkatan ini mencapai 200% apabila pemesinan keluli berkelajuan tinggi, dan walaupun sebanyak 250% untuk aloi berasaskan nikel yang paling mencabar, 718. Dalam pengeluaran sebenar, masa kitaran untuk pemesinan aci gear telah dikurangkan dari 45 saat hingga 28 saat, dan masa kerja untuk rotor pam minyak telah dikurangkan sebanyak 55%. Kecekapan yang meningkat ini bukan sahaja memendekkan kitaran penghantaran tetapi juga meningkatkan penggunaan peralatan, mewujudkan kapasiti pengeluaran yang lebih besar untuk pengeluar.

Kesesuaian bahan yang luas

Pengisar pusat dengan roda CBN vitrified boleh mengendalikan hampir semua bahan-bahan yang sukar dan sukar untuk mesin. Dari keluli keras 60-65hrc hingga keluli berkelajuan tinggi 63-67hrc, dari karbida 85-92hra ke pelbagai keramik kejuruteraan, mereka semua mencapai hasil pemesinan yang ideal. Dalam bidang aloi suhu tinggi, mereka berjaya menangani masalah "lekatan cip"; mencapai pemesinan karbida yang berkualiti tinggi dan berkualiti tinggi; dan mengekalkan integriti permukaan yang sangat baik untuk bahan -bahan seperti aloi Titanium TC4. Kesesuaian yang luas ini membolehkan mesin tunggal memenuhi keperluan pemesinan pelbagai bahan, sangat meningkatkan utilitinya.

Kestabilan proses yang sangat baik

Kenaikan suhu disimpan dalam 2 mikron selepas 8 jam operasi berterusan, dan sistem pampasan ubah bentuk terma bersepadu secara automatik menyesuaikan untuk mengekalkan ketepatan. Nilai CPK untuk pemesinan dimensi kritikal kekal stabil di atas 1.67, dan dalam ujian pemesinan berterusan sebanyak 2,000 bahagian, variasi diameter hanya ± 1.5 mikron. Getaran operasi peralatan kurang daripada 0.8 mm/s (mematuhi piawaian ISO10816), dan masa operasi bebas masalahnya melebihi 4,000 jam. Kestabilan ini memastikan kualiti yang konsisten semasa pengeluaran berterusan berskala besar dan mengurangkan risiko kualiti.

Pemprosesan mesra alam

Dari segi penggunaan tenaga, roda pengisaran CBN vitrified meningkatkan kadar tenaga pengisaran yang berkesan kepada 35%, sementara roda pengisaran konvensional mengalami pelbagai kerugian tambahan setinggi 30%. Lebih penting lagi, pengisaran kering adalah mungkin untuk bahan-bahan tertentu, mengurangkan penggunaan penyejuk sebanyak 90%, mengurangkan sisa pengisaran sebanyak 50%, dan menurunkan bunyi operasi sebanyak 8-10 decibels. Ciri -ciri mesra alam ini bukan sahaja kos pengeluaran yang lebih rendah tetapi juga membantu syarikat memenuhi peraturan alam sekitar yang semakin ketat.

Platform yang sempurna untuk pembuatan pintar

Mesin pengisaran CBN tanpa vitrified mempunyai keupayaan antara muka Industri 4.0 yang komprehensif, membolehkan pemantauan masa nyata parameter utama seperti kuasa pengisaran, suhu, dan getaran, dan menghubungkan ke sistem MES melalui protokol standard OPC UA. Algoritma AI lanjutan meramalkan dan secara automatik mengimbangi memakai roda pengisaran, dengan ketepatan ± 0.5 mikron. Penggunaan teknologi kembar digital telah membolehkan ketepatan ramalan hayat roda pengisaran maya melebihi 90%. Digabungkan dengan sistem cadangan pengoptimuman parameter proses, ia menyediakan peralatan asas yang ideal untuk pembinaan kilang -kilang pintar.

4. Langkah berjaga -jaga untuk menggunakan mesin pengisar tanpa roda CBN seramik

Mata utama untuk pemasangan dan pentauliahan roda pengisaran

Keperluan mengimbangi dinamik ketepatan:

Pengimbangan dinamik dua peringkat mesti dilakukan sebelum pemasangan: Pengimbangan kasar (G6.3), diikuti dengan pengimbangan yang baik (G2.5) selepas pemasangan.

Ketidakhadiran sisa harus dikawal dalam 0.5 g · cm, dan getaran harus ≤ 0.8 μm pada kelajuan tinggi.

Spesifikasi pemasangan dan kedudukan:

Gunakan kacang hidraulik khusus untuk pemasangan, menggunakan tekanan dalam tiga langkah ke tork yang ditentukan (biasanya 120-150 N · m).

Pembersihan permukaan sentuhan flange mestilah RA 0.4 μm atau kurang, dan kebosanan harus diperiksa menggunakan lensa rata optik. (≤0.005mm)

Garis Panduan Pengoptimuman Parameter Proses

Prinsip Padanan Kelajuan:

Kelajuan linear roda pengisaran yang disyorkan ialah 45-60 m/s. Pelarasan khusus boleh dibuat berdasarkan bahan:

Keluli keras: 50-55 m/s

Karbida: 35-45 m/s

Aloi suhu tinggi: 40-50 m/s

Panduan Kelajuan Roda dan Kecenderungan Sudut Pencocokan Formula: V_WorkPiece = V_Guide × COSα (α = 1-5 °)

Piawaian Pengurusan Sistem Penyejukan

Memotong Kriteria Pemilihan Fluida:

Cecair pemotongan sintetik (pH 8.5-9.5) disyorkan.

Tekanan tekanan yang melampau yang mengandungi sulfur atau klorin dilarang (mereka boleh menghancurkan pengikat seramik).

Keperluan ketepatan penapisan: ≤10 μm. Magnet dan pita kertas penapisan dwi disyorkan.

Tetapan parameter jet:

Julat Tekanan: 3- 5 bar (sehingga 15 bar dengan jet tekanan tinggi)

Pengiraan kadar aliran: q = 0.5 × lebar roda pengisaran (l/min)

Sudut muncung: 15 ° ± 2 ° berbanding dengan bahagian roda pengisaran

Kawalan utama dalam proses persalinan

Berlian Roller Dressing:

Nisbah Kelajuan Berpakaian: 0.6 hingga 0.8 (berputar ke arah yang sama)

Kadar suapan: 0.5-1 μm/rev, dibahagikan kepada dua langkah: berpakaian kasar (2-3 μm) dan berpakaian halus (0.5 μm)

Kelajuan putaran berpakaian optik: 30-50 rpm tanpa suapan

Pemantauan Berpakaian Dalam Talian:

Sensor pelepasan akustik memantau proses berpakaian; Sebarang perubahan secara tiba -tiba dalam isyarat AE> 5 dB mencetuskan penggera.

Pemantauan Kuasa: Segera periksa status roller jika kuasa berpakaian meningkat sebanyak 15%.

Keperluan khas untuk penjepit bahan kerja

Pengiraan ketinggian pusat:

Formula empirikal: h = (0.15-0.25) × d_workpiece

Untuk pemesinan ketepatan tinggi, sudut hubungan harus diukur dengan menggunakan sensor anjakan laser (29 ° -31 ° lebih disukai).

Spesifikasi Pelarasan Panduan:

Jurang antara panduan depan dan roda panduan = diameter kerja 0.5 ×

Panduan belakang harus ditarik balik 0.02-0.05mm untuk mengelakkan calar.

Kesalahan V-sudut palet hendaklah ≤ 0.5 °.

Langkah -langkah Keselamatan Khas

Senarai Semak Pemeriksaan Peranti Perlindungan:

Tekanan letupan penutup roda pengisaran ≥ 5 bar

Interlock Waktu Respons Peranti <50ms

Jarak brek kecemasan ≤ 1.5m (pada kelajuan undian)

Keperluan Perlindungan Peribadi:

Goggle splinter-bukti mesti dipakai (EN166 standard). Sarung tangan dilarang semasa mekanisme pelarasan operasi.

Zon perlindungan pendengaran (> 85dB) adalah wajib.

5. Penyelesaian Kecemasan untuk Masalah Biasa Dengan Mesin Pengisaran Tanpa Roda Roda CBN Seramik

I. Penyelesaian rawatan kecacatan kualiti permukaan

Tanda perbualan berkala (tanda skala ikan)

Langkah Kecemasan:

Segera mengurangkan kelajuan roda pengisaran sebanyak 10-15%

Tingkatkan kadar aliran penyejuk sebanyak 30% dan periksa sudut semburan

Gunakan pengimbang dinamik mudah alih untuk pemeriksaan cepat (nilai sasaran ≤ 0.8μm)

Pembakaran permukaan (perubahan warna/retak)

Langkah Kecemasan:

Beralih ke mod penyejuk tekanan tinggi (meningkatkan tekanan ke bar 8-10)

Kurangkan kadar makanan sebanyak separuh dan mengurangkan kelajuan linear sebanyak 3-5 m/s

Gunakan proses berselang-seli "grind-and-pause" (grind selama 2 saat, jeda selama 0.5 saat)

Rawatan Lanjutan:

Uji kekerasan roda pengisaran (gred k yang disyorkan)

Mengoptimumkan Parameter Berpakaian: Meningkatkan Bilangan Penamat Revolusi kepada 80-100 Revolusi

Semak ketinggian yang menonjol dari bijirin kasar CBN (hendaklah ≥ 1/3 diameter bijirin).

Ii. Ketepatan Out-of-Control Dimensional

Diameter drift

Kawalan sementara:

Dayakan pampasan automatik pada sistem pengukuran dalam talian (saiz langkah 0.2μm)

Kunci parameter pampasan suhu (ΔT ≤ ± 1 ° C)

Periksa setiap 10 keping dan buat carta kawalan SPC

Pelarasan Sistem:

Periksa kecenderungan roda panduan (ditentukur menggunakan interferometer laser, ralat ≤ 0.005 °)

Sahkan lengkung pampasan memakai roda pengisaran (disyorkan untuk mengemas kini pampasan setiap 100 keping)

Kirikan semula kerja keras kerja kekakuan (ubah bentuk ≤ 2μm di bawah tekanan 50kgf)

Roundness Out-of-Tolerance (Oval/Rhombus)

Penangkapan Pantas:

Laraskan ketinggian pusat kerja ke dalam 18-25% diameter

Tingkatkan kekerapan berpakaian roda panduan (berpakaian setiap 50 keping)

Tambah jalur getah redaman (kekerasan 70-80 pantai a) ke plat sokongan. A)

Penyelesaian Lengkap:

Perhatikan trajektori giliran bahan kerja dengan stroboskop

Mengoptimumkan Ciri Roda Pengisaran (Laraskan keliangan hingga 25-30%)

Semak Runout Radial Spindle (≤0.001mm)

Iii. Sistem proses pengendalian yang tidak normal

Pakai roda pengisaran yang tidak normal

Campur tangan kecemasan:

Segera hentikan suapan automatik dan beralih ke mod manual

Gunakan pena berlian untuk mengasah tempatan (tekanan 3-5n)

Tukar ke set parameter roda pengisaran ganti (mengurangkan saiz grit dengan satu tahap)

Analisis Sebab Akar:

Lakukan analisis spektrum daya pengisaran (normal fn/ft = 0.3-0.6)

Periksa penembusan penyejuk (ujian titisan hendaklah ≤2 saat)

Menilai sisihan kekerasan bahan bahan kerja (ΔHRC ≤2)

Penumpukan pada roda panduan

Pembersihan di lokasi:

Pembersihan mekanikal dengan berus dawai tembaga (kelajuan ≤10rpm)

Semburan dengan detergen agen pembersih khusus (pH neutral)

Secara ringkas membalikkan pulley panduan (≤30 saat)

Langkah pencegahan:

Pasang pengikis tambahan (Gap 0.02-0.05mm)

Laraskan nisbah kelajuan pulley panduan (vGuide/vsand = 1/100-1/80)

Menggilap pulley permukaan pulley mingguan dengan tampalan aluminium oksida

Iv. Kegagalan peralatan tindak balas kecemasan

Gerai Spindle

Prosedur Operasi:

Gunakan butang berhenti kecemasan untuk memotong kuasa

Semak kod kesalahan penyongsang (beban F11 adalah perkara biasa)

Secara manual engkol motor untuk memeriksa rintangan mekanikal

Ukur rintangan penebat motor (≥5mΩ)

Langkah pemulihan:

Restart Fasa demi-Tahap (pertama, terbiar dengan kelajuan rendah selama 30 minit)

Mulakan semula enjin (peningkatan suhu jalan 20-40-60%)

Lakukan pengesahan ketepatan dinamik (standard ISO 230-3)

Kegagalan sistem penyejukan

Penyelesaian interim:

Aktifkan penyejukan kabus sandaran (tekanan 0.3-0.5 MPa)

Gunakan ais kering untuk penyejukan setempat (jarak ≥ 100 mm)

Kurangkan parameter pengisaran ke nilai selamat (q'w ≤ 5 mm³/mm · s)

Pemulihan Sistem:

Bersihkan penapis (ganti jika perbezaan tekanan> 0.3 bar)

Semak Pelepasan Impeller Pam Centrifugal (0.1-0.15 mm)

Kalibrasi sensor aliran (ralat ≤ ± 3%)

V. Anomali Pemprosesan Bahan Khas

Chipping Carbide

Pelarasan proses:

Gunakan roda pengisaran yang halus (D126 dan bukannya D151)

Gunakan sudut rake negatif (γ = -5 °)

Tambahkan sokongan tambahan (tambahkan satu titik sokongan setiap 50 mm)

Pengoptimuman Parameter:

Kurangkan kelajuan linear hingga 35-40 m/s

Tukar kadar suapan menjadi 0.003-0.00 5mm/lulus

Pra-Grind 20-30 keping bahan lembut selepas berpakaian

Chipping aloi suhu tinggi

Rancangan Kecemasan:

Semburan salutan anti-melekat (berasaskan grafit)

Beralih ke mod pengisaran sekejap (nisbah hidup/mati 3: 1)

Meningkatkan ayunan paksi (amplitud 0.5-1mm)

Penyelesaian jangka panjang:

Gunakan roda pengisaran struktur terbuka (nombor organisasi 12-14)

Tambah Pelinciran Kuantiti Minimal (Sistem MQL)

Pra-sejuk bahan kerja (hingga 15-20 ° C)

Vi. Langkah berjaga -jaga keselamatan dan pantang larang

Operasi yang dilarang sama sekali:

Kelajuan linear roda pengisaran melebihi 120% daripada nilai undian
Berjalan dengan kelajuan tinggi tanpa mengimbangi dinamik
Menggunakan bebibir bukan khusus untuk pemasangan

Syarat yang memerlukan penutupan segera:

Kebisingan yang tidak normal (perubahan mendadak dalam tahap tekanan bunyi> 10db)
Gelembung yang berbeza di penyejuk
Tiga bahan kerja berturut -turut tidak bertoleransi

6. Spesifikasi Penyelenggaraan dan Penyimpanan untuk Mesin Pengisaran Tanpa Pusat Roda CBN Seramik

Penyelenggaraan dan pengurusan harian

Keperluan pembersihan dan penyelenggaraan

Proses pembersihan tiga peringkat mesti dilakukan selepas pemprosesan harian: Pertama, gunakan pistol udara khusus dengan tekanan tidak lebih dari 0.3 MPa untuk menghilangkan serpihan pengisaran dari permukaan roda pengisaran, memberi perhatian khusus untuk mengeluarkan residu dari liang. Kedua, lap permukaan sentuhan roda panduan dan plat sokongan dengan detergen neutral dengan pH 6.5-7.5 untuk mencegah kakisan kimia. Akhirnya, membersihkan tangki deposit penyejuk, mengekalkan jumlah sisa kepada tidak lebih dari 5 mm. Pembersihan yang mendalam diperlukan setiap minggu, termasuk mengeluarkan perlindungan perlindungan untuk menghilangkan habuk dari mekanisme dalaman, menggunakan pembersih ultrasonik untuk membersihkan komponen ketepatan kecil, dan memeriksa ubah bentuk elastik setiap meterai.

Pemantauan Komponen Kritikal

Sistem gelendong mesti diuji setiap hari untuk kenaikan suhu, dengan kenaikan suhu maksimum yang dibenarkan sebanyak 35 ° C. Ukur Spindle Radial Runout Weekly menggunakan penunjuk dail. Nilai standard harus berada dalam 0.002mm. Semak perbezaan langkah permukaan flange roda pengisaran bulanan. Sebarang perbezaan melebihi 0.005mm mesti ditangani dengan segera. Kacang hidraulik mesti menjalani ujian pengekalan tekanan setiap suku tahun, dengan kadar kerosakan tekanan tidak melebihi 5%.

Pelan penyelenggaraan berkala

Item penyelenggaraan pencegahan

Penapis sistem hidraulik mesti diganti setiap 500 jam operasi. Perbezaan tekanan penapis melebihi 0.2 bar akan menjejaskan prestasi sistem dengan serius. Gunung Guideway harus diisi semula setiap 300 jam, memastikan tahap pengisian mencapai sekurang -kurangnya 80% daripada jumlah rongga. Kepekatan penyejuk perlu diperiksa setiap hari dengan refractometer untuk mengekalkan pelbagai kepekatan yang munasabah sebanyak 4-6%. Penyingkiran habuk kabinet elektrik hendaklah dilakukan bulanan untuk mengekalkan ketebalan habuk di bawah 0.5mm.

Penyelenggaraan pemulihan ketepatan

Penyelenggaraan pemulihan ketepatan yang komprehensif perlu dilakukan setiap enam bulan, termasuk menguji ketepatan geometri alat mesin mengikut piawaian ISO, menguji ciri -ciri kekukuhan dinamik menggunakan kaedah getaran, dan menyusun semula parameter sistem CNC. Prosedur penyelenggaraan ini mesti dilakukan dalam bengkel suhu malar, dengan turun naik suhu ambien yang dikawal dalam ± 1 ° C/jam.

Spesifikasi Penyimpanan Roda Pengisaran CBN

Kawalan persekitaran penyimpanan

Kabinet penyimpanan yang berdedikasi mesti dipasang, mengekalkan julat suhu dalaman 15-25 ° C dengan turun naik suhu setiap jam tidak lebih daripada ± 2 ° C. Kelembapan relatif mesti dikekalkan antara 40-60% RH, dengan peranti anti-kondensasi dipasang. Tahap getaran ambien di kawasan penyimpanan mestilah kurang daripada 0.5 mm/s (julat frekuensi 10-500 Hz) untuk mengelakkan kerosakan resonans terhadap mikrostruktur roda pengisaran.

Keperluan teknikal penyimpanan

Gunakan rak penyimpanan menegak yang berdedikasi, disokong oleh pad getah dengan kekerasan 70 ± 5 pantai A, dengan titik sokongan jarak sekurang -kurangnya 1/3 diameter roda pengisaran. Mengekalkan sudut kecenderungan 5-10 ° semasa penyimpanan untuk mengelakkan roda pengisaran dari rolling. Roda pengisaran yang disimpan selama lebih dari enam bulan mestilah dikemas vakum dengan tekanan sisa tidak lebih daripada 10 kPa dan pengeringan gel silika yang berubah-ubah yang diletakkan dalam pembungkusan. Meterai pembungkusan mesti diperiksa setiap suku tahun.

Langkah berjaga -jaga pengangkutan

Piawaian pembungkusan dan perlindungan

Struktur pembungkusan pelindung empat lapisan digunakan: beg polietilena anti-statik dalaman, lapisan kusyen gelembung tebal 10mm di tengah, 5mm cangkang luar plastik abs keras, dan kotak pengangkutan kayu pepejal. Pembungkusan mesti ditandakan dengan jelas dengan simbol rapuh (toleransi impak maksimum 3G), anak panah ke atas (had kecondongan 15 °), dan label sensitif suhu (suhu penyimpanan 5-35 ° C).

Memuat dan memunggah prosedur

Forklift dibenarkan, tetapi panjang garpu mestilah sekurang -kurangnya 2/3 daripada lebar pakej. Mengangkat kren mesti memastikan sudut tali lebih besar daripada 60 °. Pengendalian kasar seperti rolling dan lemparan adalah dilarang sama sekali. Menyusun tidak boleh melebihi dua lapisan. Mengekalkan kestabilan semasa pengangkutan dan elakkan percepatan dan brek secara tiba -tiba.

Prosedur pemeriksaan pra-penafsiran

Pemeriksaan roda pengisaran inventori

Roda pengisaran inventori mesti menjalani pemeriksaan yang ketat sebelum pentauliahan: Gunakan kaca pembesar 10x untuk memeriksa keretakan permukaan dan mengukur diameter luar ke dalam ± 0.5mm. Ujian TAP dilakukan untuk mengesahkan integriti dalaman, memastikan bunyi logam yang segar. Semasa ujian keseimbangan statik, berat tidak boleh melebihi 5g. Pengimbangan semula dinamik diperlukan jika berat melebihi standard.

Persediaan untuk pemasangan

Roda pengisaran yang baru digunakan mesti dibenarkan untuk menyesuaikan diri dengan suhu di bengkel selama sekurang -kurangnya 48 jam. Kaedah pemanasan kecerunan harus digunakan, dengan suhu meningkat tidak lebih dari 5 ° C per jam. Sebelum pemasangan, pembersihan ultrasonik dengan isopropil alkohol selama 10 minit diperlukan, dan permukaan tidak berfungsi harus disalut dengan minyak anti-karat khas. Semasa pemasangan, permukaan sentuhan bebibir mesti memenuhi standard kebersihan RA 0.4μm, dan kebosanan harus diperiksa menggunakan kanta rata optik.

Sistem rekod penyelenggaraan

Mewujudkan sistem pengurusan rekod elektronik yang komprehensif yang merekodkan data asas seperti masa, kakitangan, dan status peralatan setiap sesi penyelenggaraan, serta bilangan batch bahagian yang diganti. Sistem ini mesti termasuk keupayaan analisis trend untuk menghasilkan laporan amaran awal untuk kesalahan biasa seperti memakai galas, ketidakseimbangan roda pengisaran, dan kebocoran hidraulik. Data penyelenggaraan mesti dikekalkan selama sekurang -kurangnya lima tahun, dan rekod kebolehlihatan kitaran penuh mesti ditubuhkan untuk komponen kritikal.

Segera mematuhi spesifikasi penyelenggaraan dan penyimpanan ini memastikan keadaan operasi yang optimum untuk penggiling tanpa pusat yang dilengkapi dengan roda CBN vitrified, memanjangkan masa antara kegagalan hingga lebih dari 8,000 jam dan meningkatkan jangka hayat roda pengisaran sebanyak 30-50%. Khususnya semasa musim hujan atau tempoh turun naik suhu yang ketara, ujian parameter alam sekitar yang kerap perlu dilakukan untuk mengelakkan kelembapan dan turun naik suhu daripada mempengaruhi ketepatan peralatan. Penyelenggaraan mesti dilakukan oleh juruteknik terlatih secara profesional menggunakan bahan habis dan alat yang ditentukan oleh kilang untuk memastikan penyelenggaraan kualiti memenuhi keperluan standard.

7. Soalan Lazim Mengenai Penggunaan Roda Pengisaran CBN Seramik di Mesin Pengisaran Tanpa Pusat

Apakah kelebihan roda pengisar CBN seramik dalam mesin pengisaran tanpa pusat?

CBN seramik (padu boron nitrida) roda pengisaran menawarkan kelebihan yang ketara dalam pengisaran ketepatan tinggi dalam mesin pengisaran tanpa pusat kerana kekerasan yang tinggi, kestabilan haba yang tinggi, dan kehidupan yang panjang. Kelebihan ini termasuk:

Kekerasan Tinggi: Kekerasan CBN adalah kedua hanya untuk berlian, menjadikannya sesuai untuk pemesinan bahan-bahan yang tinggi seperti keluli keras, karbida simen, dan seramik.

Kestabilan terma yang sangat baik: ikatan seramik tahan terhadap suhu tinggi, mengurangkan ubah bentuk haba dan meningkatkan ketepatan pemesinan.

Penghancuran diri yang sangat baik: Biji-bijian yang kasar ditumpahkan dengan mudah selepas passivation, mengekalkan ketajaman dan mengurangkan risiko luka bakar.

Long Life: Berbanding dengan roda pengisaran korundum biasa, jangka hayat mereka boleh dilanjutkan sebanyak 5-10 kali, mengurangkan kekerapan penggantian.

What materials are vitrified CBN grinding wheels suitable for?

Roda pengisaran CBN vitrified digunakan terutamanya untuk pengisaran ketepatan yang tinggi, bahan tahan tahan tinggi, termasuk:

Keluli keras (HRC ≥ 50, seperti keluli bearing dan keluli acuan); Karbida (seperti alat keluli tungsten); Seramik dan kaca (seperti zirkonium oksida dan silikon karbida); Aloi suhu tinggi (seperti aloi berasaskan nikel);

Mereka tidak disyorkan untuk digunakan pada bahan -bahan lembut (seperti aluminium dan tembaga) kerana bijirin kasar CBN dengan mudah boleh dibenamkan ke dalam logam lembut, menyebabkan penyumbatan roda.

Bagaimanakah saya harus memilih saiz, kepekatan, dan ikatan untuk roda pengisaran CBN? Pilihan Saiz Grit:

Pengisaran kasar (RA 0.8-1.6μm): #80- #120

Pengisaran Semi-Fine (RA 0.4-0.8μm): #140- #240

Pengisaran halus (RA <0.4μm): #320 dan ke atas

Pemilihan Konsentrasi:

Kepekatan rendah (50%-75%): Sesuai untuk pemesinan kekayaan, pengisaran rendah berkekuatan tinggi

Kepekatan sederhana (100%): tujuan umum, kecekapan mengimbangi dan jangka hayat

Kepekatan Tinggi (150%-200%): Sesuai untuk pengisaran berat, tetapi dengan kos yang lebih tinggi

Pemilihan Binder:

Bon Vitrified (VIT): tujuan umum, sesuai untuk kebanyakan aplikasi pengisaran ketepatan tinggi

Ikatan logam (m): Sesuai untuk bahan-bahan ultra-keras, tetapi dengan sifat-sifat pencincang diri yang lemah

Bond Resin (b): Sesuai untuk kualiti permukaan yang tinggi, tetapi dengan rintangan haba yang lemah

Bagaimana dengan betul berpakaian roda pengisaran CBN yang vitrified? Alat Berpakaian: Pena Berlian atau Roller Diamond

Parameter berpakaian:

Makan berpakaian: 0.002-0.01mm/strok

Kelajuan berpakaian: 0.1-0.3m/s

Penyejuk: mesti digunakan untuk mengelakkan terlalu panas semasa berpakaian

Kekerapan berpakaian:

Pengisaran kasar: Pakaian setiap 4-8 jam

Pengisaran halus: Pakaian setiap 2-4 jam

Bagaimana untuk mengelakkan bahan bakar bahan bakar apabila menggunakan roda pengisaran CBN vitrified pada mesin pengisaran tanpa pusat?

Pembakaran bahan kerja biasanya disebabkan oleh haba pengisaran yang berlebihan. Langkah -langkah berikut boleh diambil:

Mengurangkan kelajuan pengisaran: Mengurangkan kelajuan roda pengisaran yang sesuai (mis., Dari 80m/s hingga 60m/s).

Mengoptimumkan penyejuk: Gunakan penyejuk yang sangat pelincir untuk memastikan liputan yang mencukupi di kawasan pengisaran.

Menyesuaikan suapan: Kurangkan jumlah setiap potongan (mis., Dari 0.02mm hingga 0.01mm).

Memilih kekerasan roda pengisaran yang sesuai: terlalu keras roda pengisaran boleh menyebabkan luka bakar; Roda pengisar CBN yang lebih lembut boleh digunakan.

Apakah sebab dan penyelesaian untuk tanda perbualan atau keluar dari kerja-kerja?

Penyebab yang mungkin:

Roda pengisaran yang tidak seimbang

Roda Panduan Tidak Dikemas

Ketinggian Pusat Kerja yang Tidak Betul

Parameter pengisaran yang tidak betul (mis., Kadar suapan yang berlebihan)

Penyelesaian:

Mengimbangi roda pengisaran untuk meminimumkan getaran.

Berpakaian roda panduan untuk memastikan bulat.

Laraskan ketinggian pusat kerja (biasanya 0.5-1.5mm di atas garis tengah roda pengisaran).

Kurangkan kadar suapan dan mengoptimumkan parameter pengisaran.

Apakah sebab -sebab dan penyelesaian yang mungkin untuk kehidupan roda pengisaran CBN pendek?

Penyebab yang mungkin:

Parameter pengisaran yang tidak betul (mis., Kadar suapan yang berlebihan)

Penyejukan tidak mencukupi yang membawa kepada kerosakan terma pada roda pengisaran

Pemilihan roda pengisaran yang tidak betul (mis., Terlalu rendah kepekatan)

Bahan bahan kerja mengandungi kekotoran (mis., Karbida dengan kandungan kobalt terlalu tinggi)

Langkah Peningkatan:

Optimize grinding parameters to avoid overloading.

Pastikan aliran penyejuk yang mencukupi (≥20 l/min).

Pilih roda pengisaran CBN dengan kepekatan yang lebih tinggi (mis., 100% → 150%). Semak bahan bahan kerja untuk mengelakkan kekotoran yang boleh menjejaskan kehidupan roda pengisaran.

Apakah perbezaan antara roda pengisaran CBN vitrified dan roda pengisar korundum konvensional?

Item perbandingan	Roda pengisaran cbn vitrified	Roda pengisaran korundum biasa (mis., Corundum putih)
Kekerasan	Sangat tinggi (kedua hanya untuk berlian)	Agak rendah
Bahan yang berkenaan	Bahan Hardness High (keluli keras, karbida)	Keluli biasa, besi tuang
Jangka hayat	5-10 kali lebih lama	Agak pendek, memerlukan penggantian yang kerap
Kecekapan pengisaran	Tinggi, sesuai untuk pengisaran ketepatan	Agak rendah, sesuai untuk pengisaran kasar
Kos	Tinggi, tetapi keberkesanan kos keseluruhan yang sangat baik	Agak rendah, tetapi memerlukan penggantian yang kerap

Bagaimanakah roda pengisaran CBN yang disimpan dan dikekalkan?

Persekitaran Penyimpanan: Pastikan roda kering dan bebas getaran, mengelakkan suhu tinggi atau rendah yang melampau.

Pemeriksaan pra-pemasangan: Pastikan roda bebas daripada retak dan lubang dalaman sepadan dengan bebibir.

Pembersihan pasca penggunaan: Gunakan udara termampat atau ejen pembersihan khusus untuk menghilangkan serpihan pengisaran dan mencegah penyumbatan.

Aplikasi biasa roda pengisaran CBN vitrified pada mesin pengisaran tanpa pusat

Bearing Roller Grinding: Ketepatan dan konsistensi yang tinggi, dengan RA sehingga 0.2μm.

Alat Karbida Pengisaran: Memperluas hayat alat dan mengurangkan risiko luka bakar.

Bahagian automotif (mis., Camshafts): Kecekapan tinggi mengisar untuk meningkatkan kecekapan pengeluaran.

8.

Memilih parameter roda pengisaran yang sesuai

Saiz Grit: Pilih #80- #120 untuk pengisaran kasar dan #240- #400 untuk pengisaran halus.

Konsentrasi: Secara amnya memilih 75%-100%, meningkat kepada 150%untuk pengisaran berat.

Bon: Bon Vitrified (VIT) sesuai untuk kebanyakan aplikasi pengisaran ketepatan tinggi.

Pemilihan yang tidak betul: Terlalu halus boleh meningkatkan daya pengisaran, sementara kepekatan yang terlalu tinggi dapat meningkatkan kos.

Ensure Grinding Wheel Dynamic Balance

Pengimbangan dinamik adalah penting sebelum pemasangan untuk mengelakkan getaran daripada mempengaruhi kualiti permukaan bahan kerja (meningkatkan nilai RA).

Periksa secara teratur, terutamanya semasa pengisaran berkelajuan tinggi (kelajuan linear ≥ 60 m/s).

Kesan: Ketidakseimbangan boleh menyebabkan tanda perbualan dan bulat keluar toleransi.

Betul berpakaian roda pengisaran

Alat Berpakaian: Pena Berlian atau Roller Berlian.

Parameter berpakaian: Feed 0.002-0.01mm/strok, kelajuan berpakaian 0.1-0.3m/s.

Penyejukan: Semburan penyejuk semasa berpakaian untuk mengelakkan kerosakan haba.

Kesalahan operasi: Berpakaian berlebihan atau kelajuan yang berlebihan akan mempercepatkan memakai roda pengisaran.

Mengoptimumkan parameter pengisaran

Kelajuan linear: Disyorkan untuk roda pengisaran CBN vitrified adalah 50-80m/s (laraskan bergantung kepada bahan).

Kadar suapan: 0.005-0.02mm untuk pengisaran halus, dan lebih tinggi untuk pengisaran kasar.

Kelajuan Kerja: Padankan kelajuan roda panduan untuk mengelakkan kemerosotan dan ubah bentuk.

Masalah tipikal: makanan yang berlebihan dengan mudah boleh menyebabkan luka bakar, sementara kelajuan yang terlalu rendah dapat menyebabkan kecekapan yang buruk.

Mengawal penggunaan penyejuk dengan ketat

Kadar aliran: ≥20L/min untuk memastikan liputan keseluruhan kawasan pengisaran. Penapisan: Gunakan sistem penapisan ketepatan tinggi (mis., 5μm atau kurang) untuk mengelakkan serpihan pengisaran daripada menyumbat roda pengisaran.

Jenis: Pilih penyejuk yang sangat pelincir (mis., Ester sintetik).

Akibat penyejukan yang tidak mencukupi: bahan bakar bahan kerja dan retak haba roda pengisaran.

Laraskan ketinggian pusat kerja

Nilai yang disyorkan: Pusat bahan kerja hendaklah 0.5-1.5mm di atas pusat roda pengisaran (laraskan berdasarkan diameter).

Kesan: Terlalu rendah ketinggian boleh menyebabkan barel; Terlalu tinggi ketinggian boleh menyebabkan larian.

Kaedah Ujian: Ukur pusingan selepas percubaan mengisar dan menyempurnakan kedudukan yang optimum.

Elakkan bahan lembut mengisar

Bahan yang berkenaan: keluli keras, karbida, seramik, dan lain -lain (HRC ≥ 50).

Bahan yang dilarang: Logam lembut seperti aluminium dan tembaga boleh dengan mudah menyebabkan penyumbatan roda pengisaran.

Alternatif: Untuk bahan lembut, gunakan roda pengisar corundum atau berlian.

Periksa secara kerap roda panduan dan plat sokongan

Panduan Roda Panduan: Out-of-roundness boleh mengakibatkan penyimpangan pusingan kerja dan memerlukan pembulatan secara teratur. Sokongan Plate Wear: Pakai memerlukan penggantian, jika tidak, kelebihan bahan kerja akan terjejas.

Kitaran Penyelenggaraan: Periksa roda panduan setiap 8 jam.

Kawalan elaun pengisaran

Pengisaran kasar: Elaun setiap sisi 0.1-0.3mm.

Pengisaran halus: Elaun setiap sisi ≤ 0.05mm.

Risiko elaun yang berlebihan: peningkatan daya pengisaran dan jangka hayat roda pengisaran yang dipendekkan.

Langkah berjaga -jaga operasi dan keselamatan yang diseragamkan

Piawaian operasi:

Jangan menolak bahan kerja secara langsung dengan tangan; Gunakan penolak yang berdedikasi.

Sahkan bahawa penutup pelindung ditutup sebelum memulakan mesin.

Pengendalian Abnormal: Segera hentikan mesin dan periksa sebarang bunyi atau getaran yang luar biasa.

Jalur Merah Keselamatan: Melebihi had kelajuan linear roda pengisaran boleh menyebabkan risiko letupan!

Artikel sebelumnya Mengapa pelarik CNC anda memakan banyak tenaga? Berikut adalah penyelesaian pengoptimuman penjimatan tenaga!

Artikel seterusnya Kehidupan masa lalu dan sekarang penggiling tanpa pusat

Berita
