Kehidupan masa lalu dan sekarang penggiling tanpa pusat

Asal pengisar tanpa pusat

Asal pengisar tanpa pusat dapat dikesan kembali ke awal abad ke -20. Pada masa itu, kereta berkembang pesat, dan lebih daripada 20 syarikat kereta seperti Mercedes-Benz, Ford, dan General Motors ditubuhkan satu demi satu. Borang organisasi pengeluaran kereta memasuki pengeluaran standardisasi dan pemasangan garis. Pengisar pusat dilahirkan di bawah permintaan industri kereta untuk jumlah pengeluaran yang tinggi.

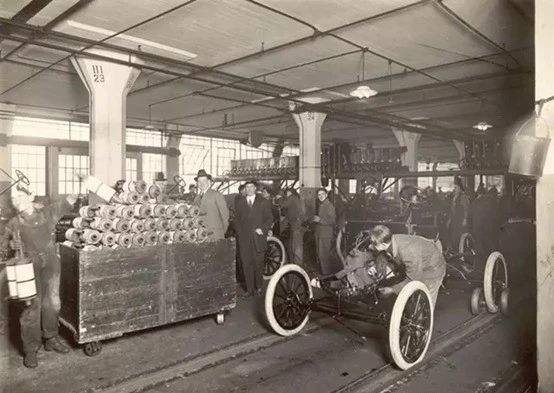

Bengkel Pengeluaran Automobil pada awal abad ke -20

Pada tahun 1921, Cincinnati Milling Machine Company menerima perintah penggiling dari Ford Motor Company, mengeluarkan sepuluh penggiling tanpa pusat untuk masa, dan menghantarnya ke Ford pada 17 Februari 1922.

Pengisar tanpa pusat Cincinnati dihantar ke Ford

Dengan kelahiran penggiling tanpa pusat, ketepatan dimensi dan bulat bahagian -bahagian telah meningkat secara langsung sebanyak satu perempat, dan masa pengeluaran telah menurun kepada sepersepuluh asal. Teknologi pengisaran sentrifugal ini bukan sahaja membolehkan pengeluaran besar -besaran, tetapi juga membolehkan pembuatan bahagian yang boleh ditukar ganti.

Pembangunan mesin pengisaran tanpa pusat di negara kita

Di negara saya, penggiling tanpa pusat bermula lewat, tetapi berkembang dengan cepat, dan telah mengalami tiga peringkat utama: pengeluaran tiruan, reka bentuk diri dan reka bentuk moden.

1. Peringkat Pengeluaran Imitasi

1954-1960 adalah peringkat tiruan. Pada tahun 1954, Kilang Alat Mesin Wuxi meniru pengisar pusat biasa M2075. Pada tahun 1957, pengisar tanpa pasir yang luas M1075K ditiru.

Pengisar Tanpa Pusat Negara Saya (Sumber Gambar: Laman Web Rasmi Kilang Mesin Wuxi)

2. Tahap reka bentuk diri-Pembangunan diri Pengisar Tanpa Pusat Negara saya M1025

Pada bulan Oktober 1956, kilang alat mesin Wuxi mula merancang penggiling M1025 di bawah bimbingan pakar Soviet. Melalui usaha bersama juruteknik dan pekerja lama, pelbagai kesukaran teknikal telah diatasi. Pada bulan Mac 1958, produk baru itu dipasang dan penilaian telah diluluskan.

Ini adalah penggiling yang direka oleh Wuxi Machine Tool Factory, dan ia juga merupakan penggiling tanpa pusat yang dibangunkan di negara saya. Pembangunan yang berjaya penggiling tanpa pusat ini telah mengumpulkan banyak pengalaman berharga untuk penyelidikan dan pembangunan penggiling tanpa pusat kami.

Dari tahun 1961 hingga 1970, mesin alat mesin wuxi mesin pengisar tanpa pusat untuk memproses injap gas, pin bola, aci silang, paip keluli, batang motor, dan lain -lain telah direka di China. Ini menandakan kematangan reka bentuk diri pengisar tanpa pusat di negara kita. Dalam tempoh ini, Kilang Alat Mesin Wuxi, Kilang Alat Mesin Xianfeng, Kilang Alat Mesin Kedua Benxi, Kilang Alat Mesin Changchun dan pengeluar lain secara berturut -turut menghasilkan satu siri mesin pengisaran tanpa pusat biasa.

3. Peringkat Reka Bentuk Moden

Dengan perkembangan sains dan teknologi, sejak awal 1980 -an, penggiling tanpa pusat telah memasuki peringkat reka bentuk moden. Negara saya bukan sahaja membangunkan generasi baru penggiling ketepatan tinggi dan penggiling tanpa pusat kelajuan tinggi, tetapi juga menggunakan reka bentuk modular, reka bentuk unsur terhingga statik dan dinamik, reka bentuk bantuan komputer dan reka bentuk pengoptimuman kepada reka bentuk penggiling tanpa pusat.

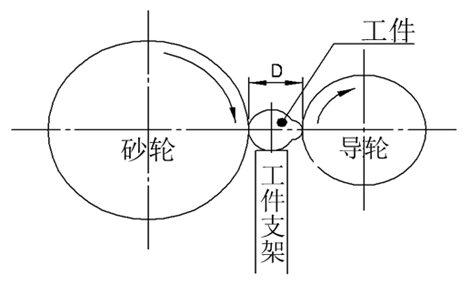

Prinsip kerja dan kaedah penggiling tanpa pusat. Seperti namanya, penggiling tanpa pusat adalah sejenis penggiling yang tidak perlu mengikat pusat bahan kerja untuk mengisar. Ia terutamanya terdiri daripada tiga mekanisme: roda pengisaran pengisaran, roda panduan (roda pelarasan) dan pendakap bahan kerja (palet). Fungsi roda pengisaran adalah untuk mengeluarkan permukaan dari pengisaran dan menghasilkan tahap cahaya yang dikehendaki; Fungsi roda panduan adalah untuk mengawal kelajuan putaran pengisaran; Kurungan bahan kerja digunakan untuk menyokong pengisaran semasa pengisaran.

Menurut kaedah suapan bahan kerja, terdapat tiga kaedah pengisaran tanpa pusat:

Kaedah pemakanan silang arah: Sesuai untuk pengisaran kerja-kerja berbentuk diameter atau berbentuk khas. Kaedah melalui pemakanan: Ia mempunyai kecekapan pengeluaran yang tinggi untuk penggiling penggiling, penggelek silinder, dan penggelek tirus. Kaedah pemakanan tangen: keupayaan untuk mengisar bahan kerja berbentuk khas, seperti roller sfera.

Kelebihan dan Kekurangan Pengisaran Tanpa Pusat dan Pengisaran Silinder

Kami tahu bahawa di antara semua pengisar, penggiling silinder adalah alat mesin yang digunakan secara meluas, dan boleh memproses pelbagai permukaan luar konik silinder dan pengisar permukaan akhir bahu. Oleh itu, apabila memproses bahan kerja, adakah kita memilih pengisaran tanpa pusat atau pengisaran silinder? Ini memerlukan memahami ciri -ciri dan kelebihan dan kekurangan mereka.

Kami baru saja memperkenalkan prinsip kerja penggiling tanpa pusat, dan yang berikut adalah ciri -cirinya.

1. Pemprosesan berterusan, tidak perlu menarik balik alat, masa yang singkat untuk mengepung bahan kerja, dan produktiviti yang tinggi.

3. Kerja -bahan kerja penggiling silinder luar tanpa pusat diletakkan pada mekanisme kedudukan oleh penggiling silinder luar. Jumlah pengisaran adalah elaun dalam diameter bahan kerja. Oleh itu, haus roda pengisaran, pampasan mekanisme suapan dan kesilapan ketepatan kedudukan yang berulang dari mekanisme pemotongan pada diameter dan ketepatan dimensi bahagian hanya separuh daripada penggiling silinder luar biasa. Tidak perlu menggerudi lubang pusat, dan mudah untuk mencapai pemuatan dan pemunggahan automatik.

4. Pengisar tanpa roda pengisaran lebar melewati mekanisme, yang dapat meningkatkan elaun pemprosesan setiap kali. Apabila memotong ke dalam pengisaran, permukaan kompleks boleh digerakkan mengikut urutan atau roda pengisaran berganda, yang mempunyai produktiviti yang tinggi dan pelbagai aplikasi.

Berbanding dengan penggiling silinder luar tanpa pusat, ciri -ciri berikut adalah:

1. Dari segi kecekapan pengisaran, pengisaran silinder jauh lebih buruk daripada pengisaran tanpa pusat, jadi kos pengeluarannya agak tinggi.

2. Walau bagaimanapun, berbanding dengan pengisaran sentrifugal, kelebihan pengisaran silinder luaran juga sangat jelas. Kesilapan silinder yang dihasilkan semasa pemprosesan pelarik di hadapan teras roller dapat diperbetulkan; Kedua, aci langkah boleh digiling; Jika ia adalah penggiling silinder luar CNC, ia juga boleh menjadi tanah di permukaan sederhana dan tinggi atau arka.

3. Dari segi ketepatan silinder keseluruhan, pengisaran silinder umumnya lebih baik daripada pengisaran sentrifugal.

Pemprosesan Pusat Pemproses Lokomotif Diesel Enjin Injap

Selepas memperkenalkan kelebihan dan kekurangan pengisaran dan pengisaran silinder yang tidak berpusat, mari kita lihat kes permohonan praktikal.

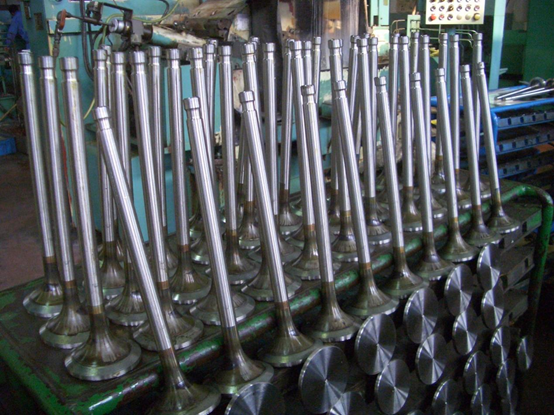

Injap enjin diesel lokomotif

Injap adalah bahagian penting dalam operasi enjin diesel. Pada tahun 1970-an dan pertengahan 1980-an, syarikat itu mengamalkan proses pengisaran silinder tradisional (kedua-dua kaedah kedudukan akhir), tetapi sejak nisbah rod-ke-diameter injap lebih besar daripada 10 (lihat angka di bawah).

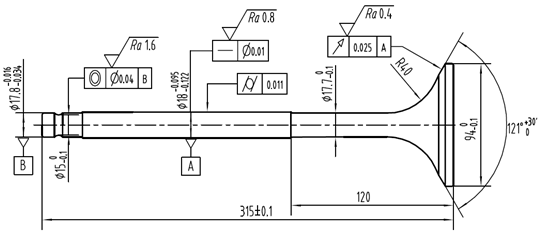

Injap enjin diesel lokomotif DF11

Kaedah pengisaran silinder tradisional sangat mengurangkan ketegaran sistem proses pengisaran. Pada masa yang sama, umumnya terdapat ketiadaan dalam saiz rod injap selepas pengisaran, terutamanya masalah kecacatan drum dalam rod dan kecekapan pemprosesan yang rendah tidak dapat diselesaikan dengan baik.

Pada pertengahan tahun 1980-an, syarikat itu memperkenalkan mesin pengisar tanpa pusat Jepun. Laluan keseluruhan teknologi pemprosesan injap telah direka semula di sekitar batang dengan kaedah pengisaran tanpa pusat (memotong kaedah pengisaran). Dalam proses pemprosesan berikutnya, kelebihan proses pengisaran tanpa pusat injap jelas dicerminkan, terutamanya yang ditunjukkan dalam: konsistensi toleransi dimensi yang baik (dalam 0.02mm), keseragaman kekasaran permukaan yang baik (apa -apa kekasaran permukaan bahagian rod berada dalam RA0.35), dan penggiling yang tidak dapat mencapai pencapaian yang tinggi dan berpusat.

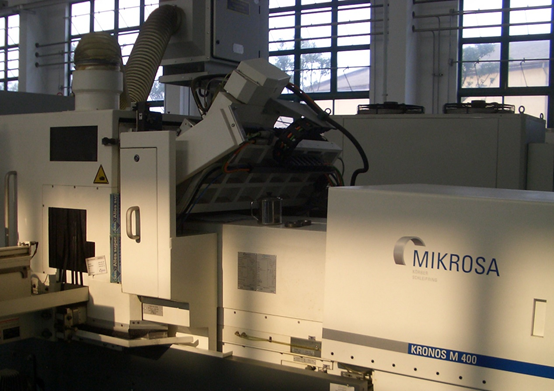

Syarikat itu belajar dari dekad pengalaman dalam injap pembuatan massa bahawa bahagian rod injap mengamalkan pengisaran tanpa pusat adalah kaedah pemprosesan batch yang efisien dan mudah. Dengan perkembangan pasaran produk injap yang berterusan, dua barisan pengeluaran injap syarikat kini mempunyai mesin pengisar tanpa pusat (MicroSA, Jepun, dan Guangyang, Jepun) untuk bahagian rod injap penggiling tanpa pusat. Spesifikasi pemprosesan peralatan boleh menjalankan pelbagai jenis injap laut enjin diesel kelajuan sederhana, dan dapat membantu pelanggan dalam penyelidikan dan pembangunan injap enjin diesel yang efektif tinggi.

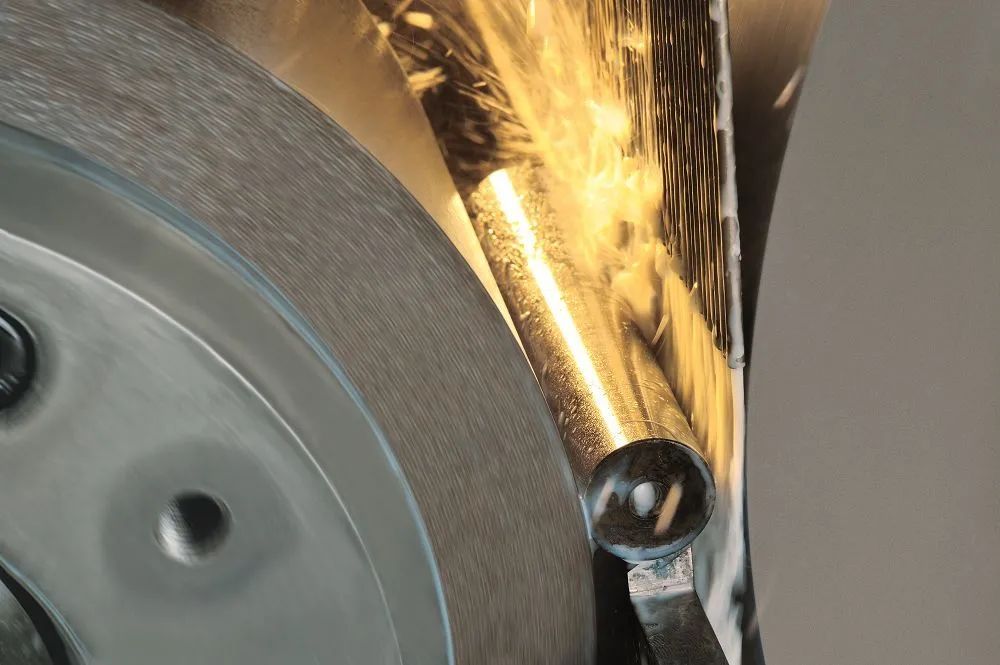

Pengisar tanpa pusat

Ringkasan

Pengisaran tanpa pusat adalah kaedah pemesinan ketepatan yang berproduksi tinggi dalam kaedah pemprosesan mekanikal semasa. Kaedah pengisaran ini boleh membolehkan bahan kerja mendapatkan kualiti pemprosesan permukaan yang baik, ketepatan pemprosesan yang tinggi dan kecekapan pemprosesan yang tinggi. Ia digunakan secara meluas dalam pemprosesan pin, batang langsing dan paip dengan diameter panjang, dan digunakan secara meluas dalam bidang pembuatan galas.

Dalam tahun -tahun kebelakangan ini, kilang -kilang alat mesin negara saya yang menghasilkan pengisar tanpa pusat telah mengikuti perkembangan masa dan berusaha untuk meningkatkan prestasi penggiling tanpa pusat. Walaupun masih terdapat jurang tertentu dengan pengisar tanpa cedera asing dalam penggunaan bahan-bahan baru dan penyelidikan dan pembangunan teknologi baru, pengeluar pengisar yang tidak berpusat di negara saya menghadapi kesulitan dan berusaha untuk mengatasi kesukaran teknikal, yang telah membawa kepada teknologi penggiling tanpa pusat negara saya yang berkembang ke arah kepelbagaian tinggi, keterangkahan, kecenderungan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi dan kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi, kecerdasan tinggi dan kecerdasan tinggi.
